Aplicación:

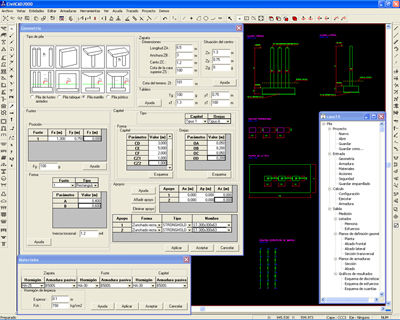

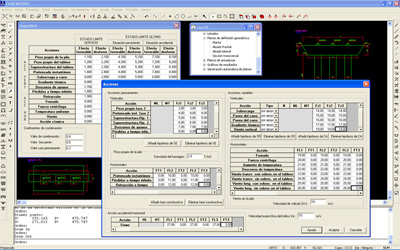

Pilas convencionales de puente constituidas por uno o varios fustes sobre los que puede existir un capitel. Posibilidad de definir varios tipos de fustes. Cargas: peso propio de la pila, viento sobre pila; acciones permanentes, variables y accidentales provenientes del tablero, de dirección vertical y horizontal. Posibilidad de definir las acciones por apoyo del tablero o bien por pila. |
|
Cálculo:
El cálculo es válido para pilas que no precisen de un análisis de segundo orden. El programa realiza la discretización automática de la pila mediante una estructura de barras. Al ejecutar el cálculo, CivilCAD2000 genera las cargas, resuelve el cálculo matricial, obtiene las envolventes de esfuerzos para cada tipo de carga y las procesa para obtener las envolventes en los estados límite último y de servicio, de acuerdo con lo establecido en las normas EHE/IAP.
El despiece del armado de la estructura es obtenido de forma automática. El cálculo de las armaduras es configurable por el usuario. El programa obtiene las cuantías mínimas establecidas por la EHE. El diálogo del cuadro de hierros ofrece un cómodo y potente interfaz al usuario para definir los detalles y completar el despiece. |
|
Resultados:
Con el módulo Pilas pueden obtenerse los siguientes resultados: - Medición de la estructura: unidades de medición y presupuestos parcial y total.
- Memoria de cálculo, con la definición de la pila, las acciones y resultados de los cálculos realizados.
- Gráficas de resultados: esquema de discretización, mapas de esfuerzos y de cuantías de armadura en la pila.
- Planos de definición geométrica: planta general, alzados frontal y lateral, sección transversal, figuras de detalle.
- Planos de armadura: alzado y sección transversal con la armadura de flexión y de cortante y lista de hierros con el despiece del armado.
|
|
