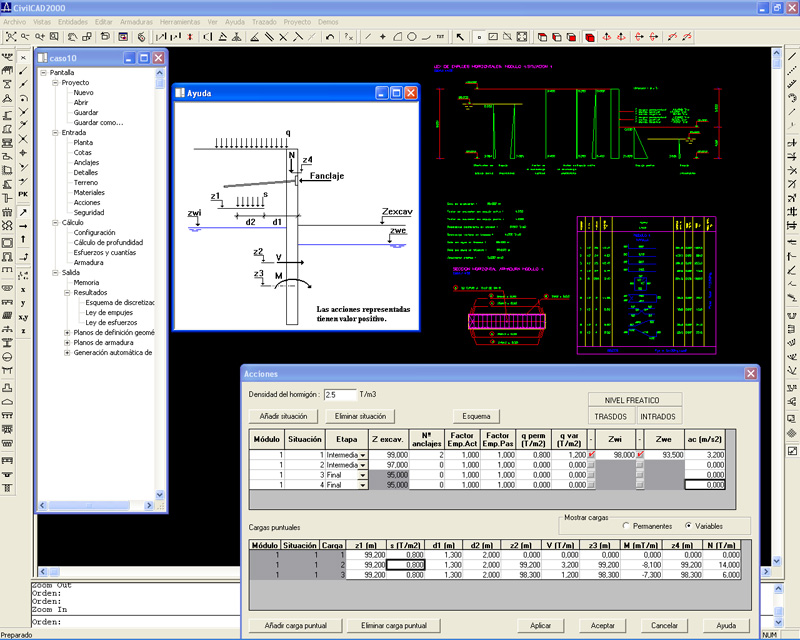

En este módulo, CivilCAD2000 permite al usuario proyectar una serie de pantallas adyacentes de hormigón armado con trazado cualquiera en planta. Las líneas de coronación y de excavación son variables longitudinalmente. Opcionalmente puede disponerse anclajes al terreno en cualquier cota de la pantalla. El terreno puede tener cualquier número de capas en trasdós e intradós. Las cargas que se consideran son: el empuje de tierras, la acción de una sobrecarga permanente y una variable en trasdós de la pantalla, la presencia de un nivel freático, la actuación de una serie de cargas puntuales en una cota cualquiera de la pantalla constituidas por un axil, un cortante, un flector y una sobrecarga en faja y la acción sísmica.

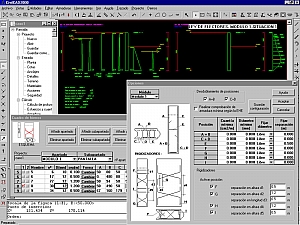

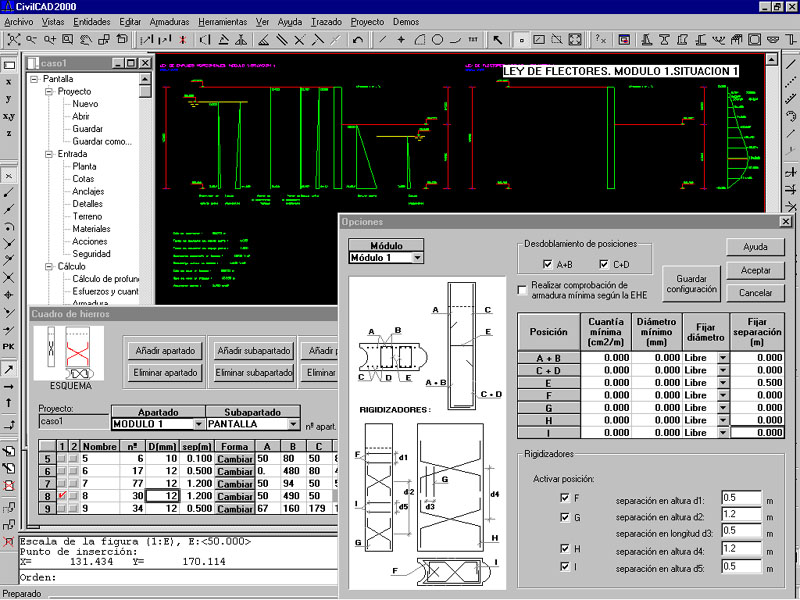

El programa permite calcular la profundidad de la pantalla que equilibra las acciones existentes. Un potente diálogo permite analizar el comportamiento de la pantalla en el cálculo de la profundidad de excavación. El usuario obtiene a continuación los esfuerzos y cuantías resultantes de las comprobaciones a flexión y a cortante. Todos los cálculos anteriores son realizados siguiendo las especificaciones establecidas en la normativa EHE. El despiece del armado de la estructura es obtenido de forma automática. El cálculo de las armaduras es configurable por el usuario. El programa obtiene las cuantías mínimas establecidas por la EHE. El diálogo del cuadro de hierros ofrece un cómodo y potente interface al usuario para definir los detalles y completar el despiece según sus propios criterios.

Con el módulo Pantallas pueden obtenerse los siguientes resultados:

• Medición de la estructura: unidades de medición y presupuestos parcial y total.


• Memoria de cálculo, con la definición de la pantalla, las acciones y resultados de los cálculos realizados.


• Gráficas de resultados: sección de un módulo cualquiera con las leyes de empujes y las leyes de esfuerzos utilizadas en sus cálculos.


• Planos de definición geométrica: planta y alzado general, planta, alzado y sección de un módulo cualquiera, cuadros de coordenadas y de definición geométrica, figura de visualización tridimensional.


• Planos de armadura: sección horizontal y vertical de un módulo cualquiera y lista de hierros con el despiece de la pantalla.
