En este módulo, CivilCAD2000 permite al usuario definir el despiece de una estructura y completar los planos de armaduras de la misma, utilizando diversas herramientas de apoyo gráfico proporcionadas por el programa.

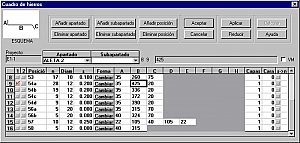

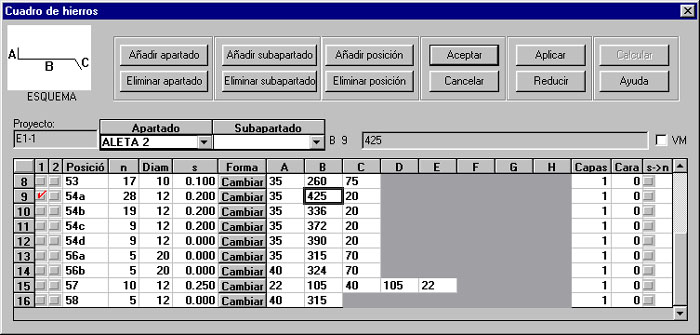

Las características de cada una de las posiciones que configuran el armado (número de barras, diámetro) son entradas en el diálogo del cuadro de hierros, agrupadas en apartados y subapartados. El usuario elige la forma de las barras para cada posición y escribe los valores de las longitudes de sus segmentos en las casillas correspondientes. El programa admite solapes en barras, longitudes variables de segmentos y la definición de varias capas o grupos de barras.

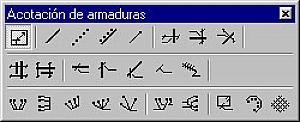

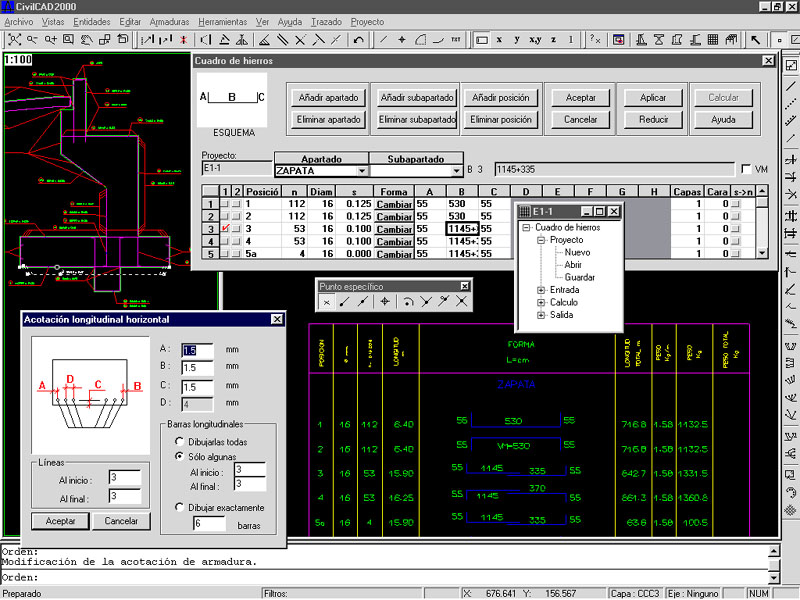

Una vez entrado el despiece, el usuario puede proceder a confeccionar el plano de armaduras. Para ello dispone de una barra de herramientas con más de 20 tipos de figuras distintas de acotación de armadura. Tras insertar una de ellas, el usuario la refiere a una posición del despiece, con lo cual queda vinculada a la información entrada en el diálogo. Ello permite construir planos coherentes, sin errores, en los que las acotaciones estén referidas a un despiece único. Si se cambia la información que define el despiece, CivilCAD2000 actualiza automáticamente las acotaciones referidas a las posiciones afectadas por el cambio.

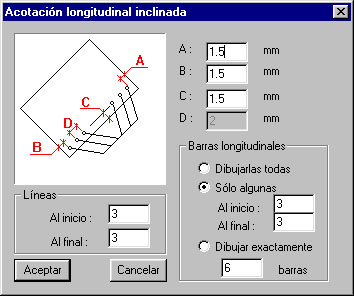

Las acotaciones son objetos gráficos modificables de manera cómoda y versátil, para adecuar su forma a cada figura concreta del plano. Además, a través del menú de contexto que aparece al activar la acotación con el botón derecho del ratón, el usuario puede configurar totalmente sus características geométricas. Los valores de los parámetros de configuración pueden ser grabados en los archivos de configuración general del programa.

El módulo permite asimismo generar automáticamente las listas de hierros y obtener el valor del peso de acero de cada uno de los apartados de que consta el despiece.

Al grabar el proyecto, el programa guarda la definición del despiece entrado y el conjunto de figuras de acotación de armadura incorporados al plano que se haya elaborado.
