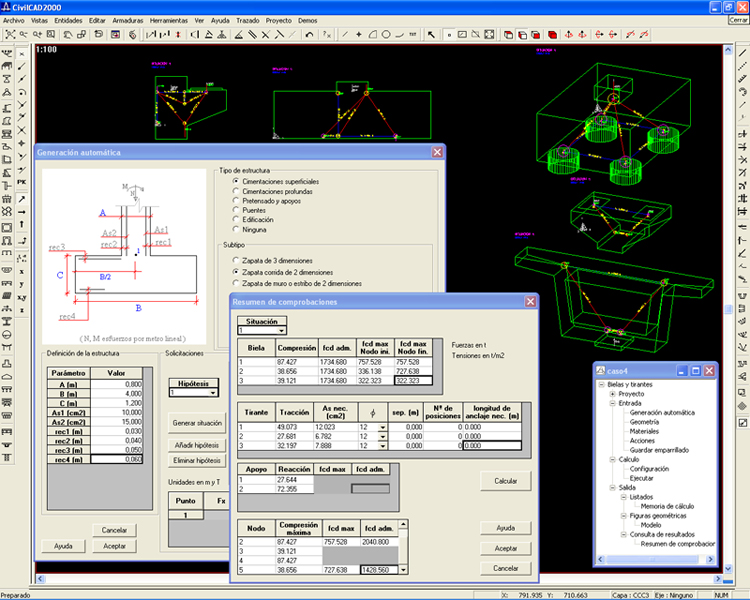

En el presente módulo CivilCAD2000 permite realizar cálculos de modelización de estructuras empleando el método de bielas y tirantes. El programa permite generar situaciones de cálculo genéricas definiendo para ello una serie de nodos, bielas, tirantes y acciones nodales. Cada uno de los elementos anteriores queda caracterizado totalmente por su geometría, los materiales que los constituyen, el valor de las tensiones admisibles, etc. Por otra parte, el usuario puede asimismo utilizar una colección de estructuras tipo (zapatas, encepados, etc.) para generar automáticamente las situaciones de cálculo para cada una de las solicitaciones previstas. Al ejecutar la generación automática el usuario puede escoger el modelo de bielas y tirantes a utilizar en los cálculos, o bien indicar al programa que lo elija de forma automática.

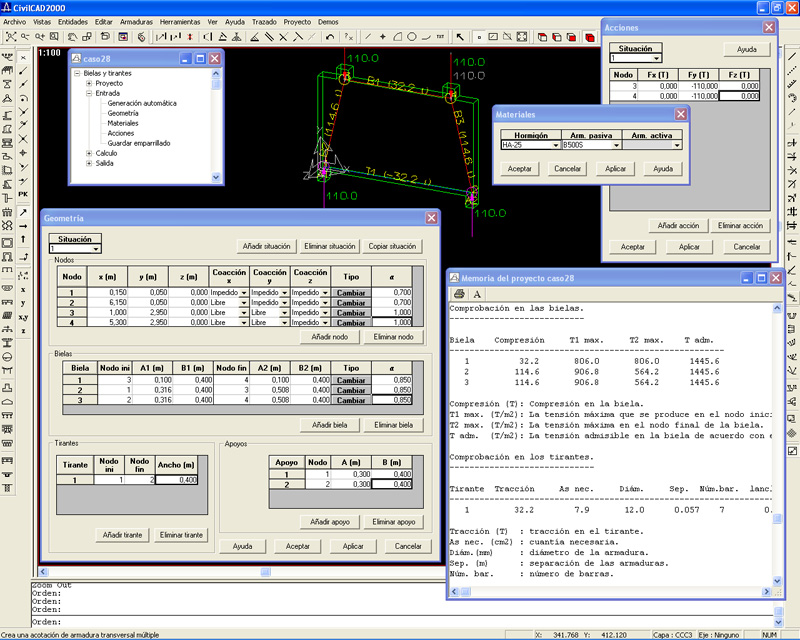

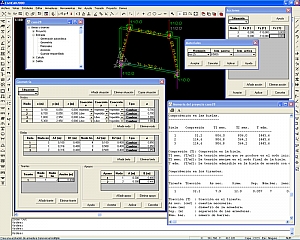

El usuario obtiene los resultados del cálculo de esfuerzos en los nodos, bielas y tirantes. El programa efectúa asimismo las comprobaciones requeridas sobre los elementos anteriores establecidas en la normativa EHE. Se obtienen las tensiones máximas alcanzadas en cada uno de los elementos del modelo y se comparan con los valores admisibles.

Con el módulo Bielas y Tirantes pueden obtenerse los siguientes resultados:

• Memoria de cálculo, con la definición de los modelos de bielas y tirantes empleados, así como la geometría de la estructura (en el caso de haber utilizado una de las estructuras tipo que ofrece el programa). Se incluye también el listado de comprobaciones que dan validez a cada modelo.


• Gráficas de resultados: esquema del modelo, figura de esfuerzos en las bielas y tirantes, reacciones en los apoyos, figura de definición geométrica de la estructura (en el caso de haber utilizado una de las estructuras tipo que ofrece el programa).
