Aplicación: El Módulo Sección de CivilCAD3000 permite el análisis de una sección estructural sometida a unos esfuerzos de cálculo actuando sobre ella, en situación de servicio o en situación de rotura.

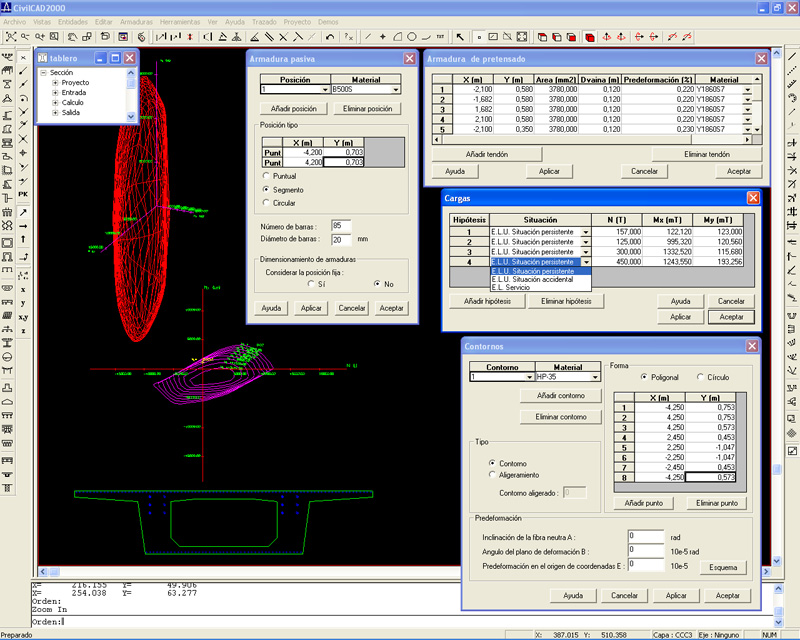

El módulo permite considerar secciones de contorno poligonal o circular con aligeramientos también poligonales o circulares. Asimismo permite considerar distintos tipos de materiales:
- Hormigón armado y pretensado.
- Acero estructural.
- Acero para armaduras pasivas.
- Acero para armaduras activas.
En el caso de secciones compuestas, se permite la definición de predeformaciones en cada uno de los contornos para contemplar de esta forma el análisis del comportamiento de secciones evolutivas.
El módulo Sección de CivilCAD3000 permite considerar la normativa Española, los Eurocódigos, la norma americana AASHTO (Edición 2010) y la normativa brasileña (NBR).
|
|
Cálculo:
El usuario puede ejecutar, para la sección definida, los siguientes cálculos:
- Características geo mecánicas de la sección.

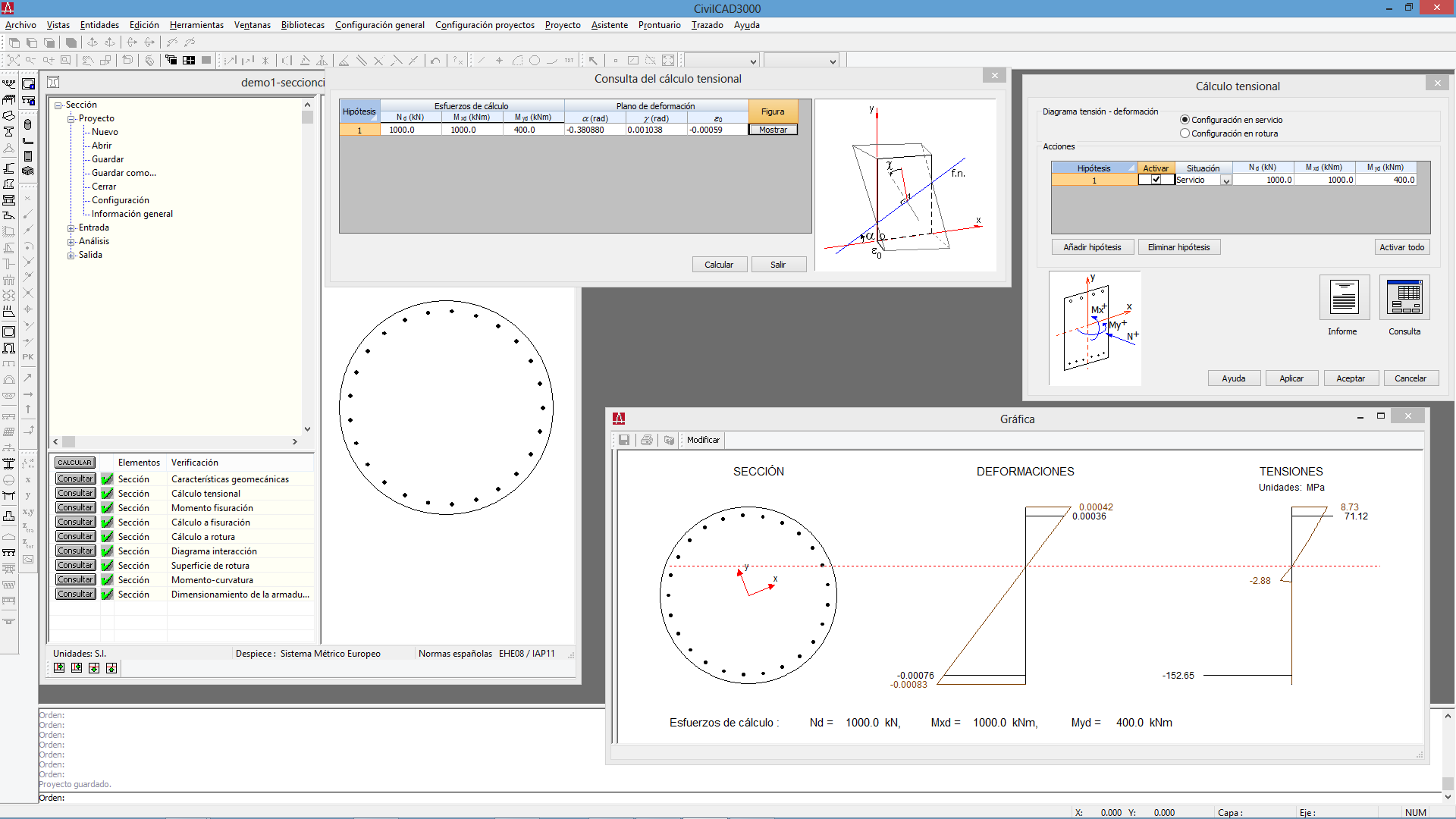

- Cálculo tensional. Cálculo del plano de deformación generado por un axil N y 2 momentos Mx, My.
- Cálculo del momento de fisuración.

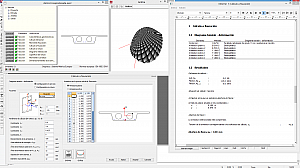

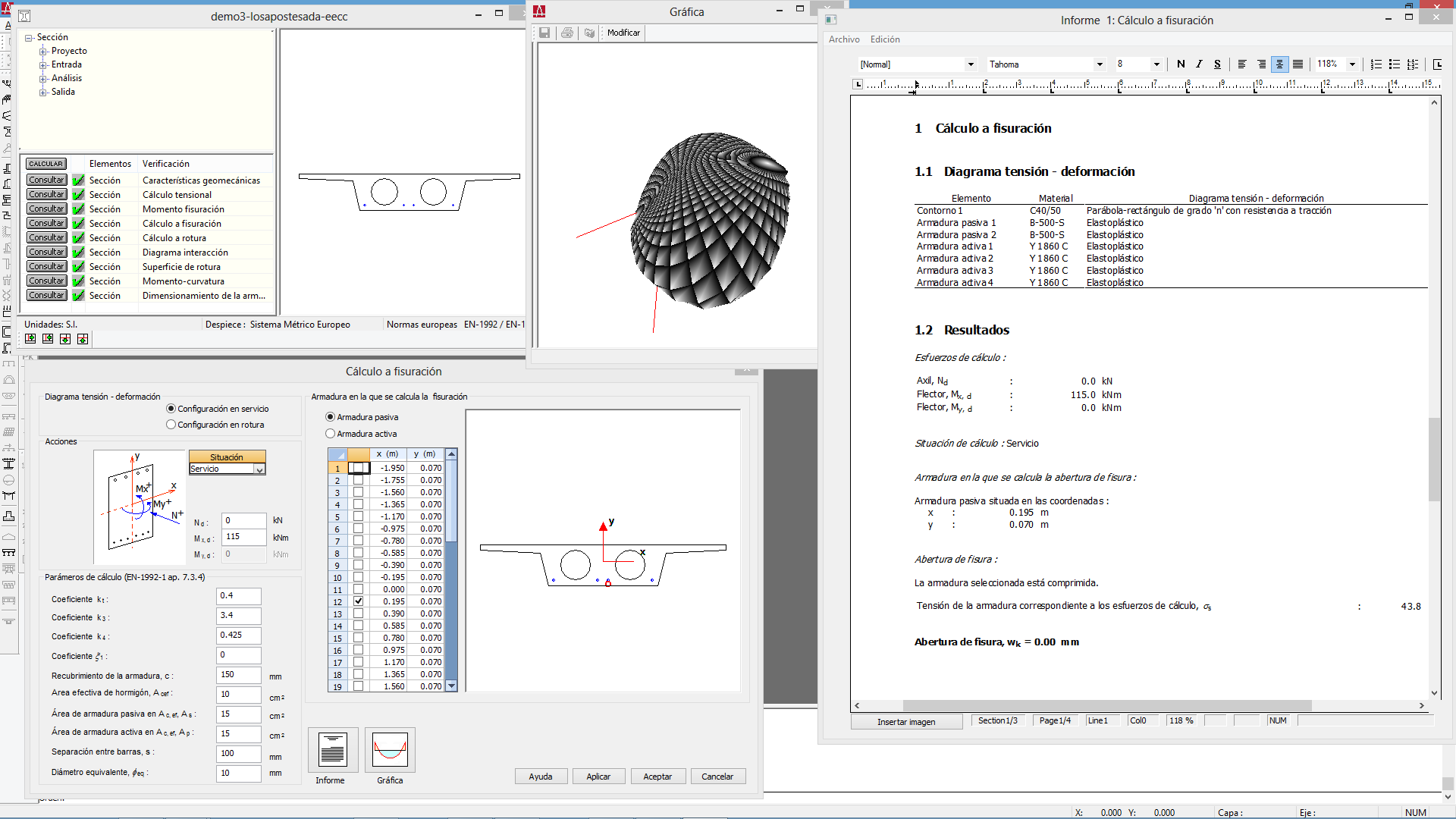

- Cálculo a fisuración. Obtención de la abertura de fisura.

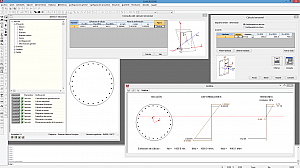

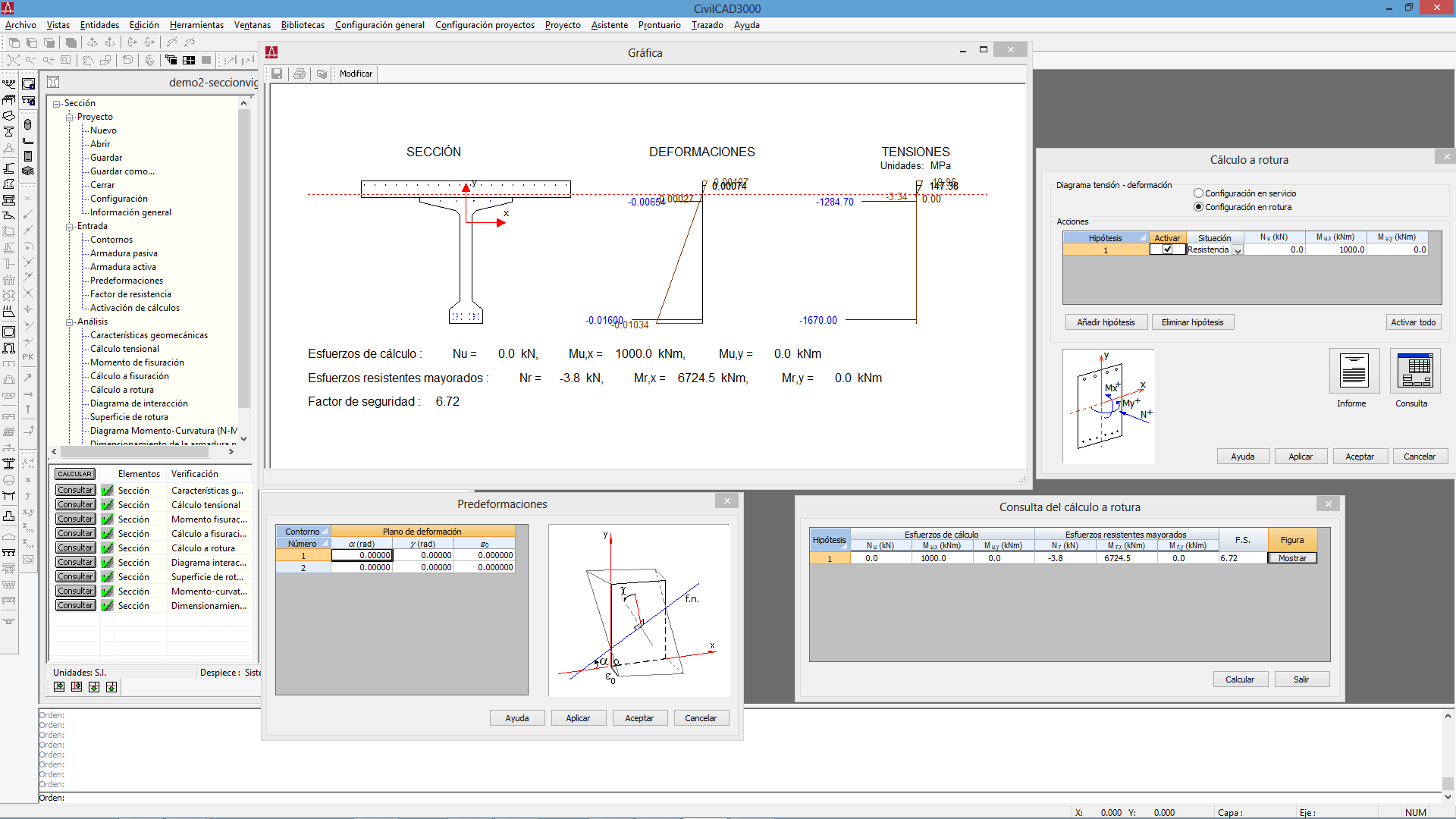

- Cálculo a rotura. Comprobación a rotura de la sección sometida a un axil N y 2 momentos Mx, My

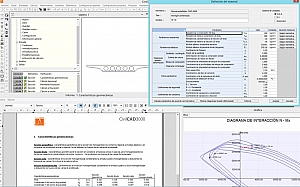

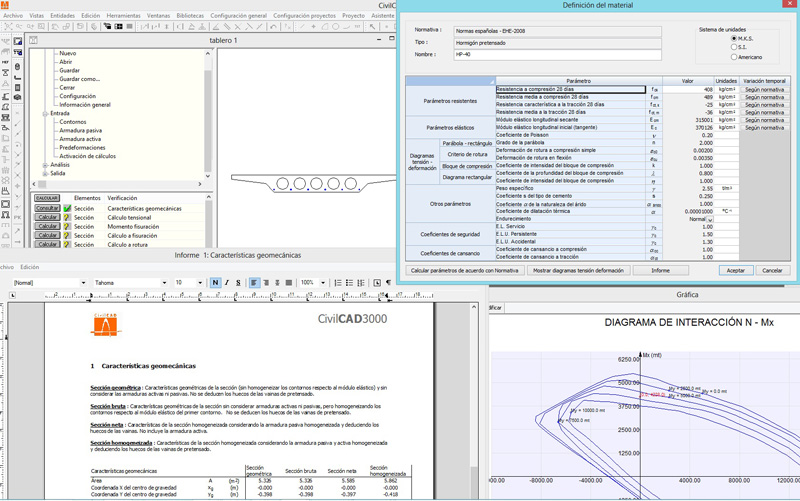

- Obtención de los diagrama de interacción.

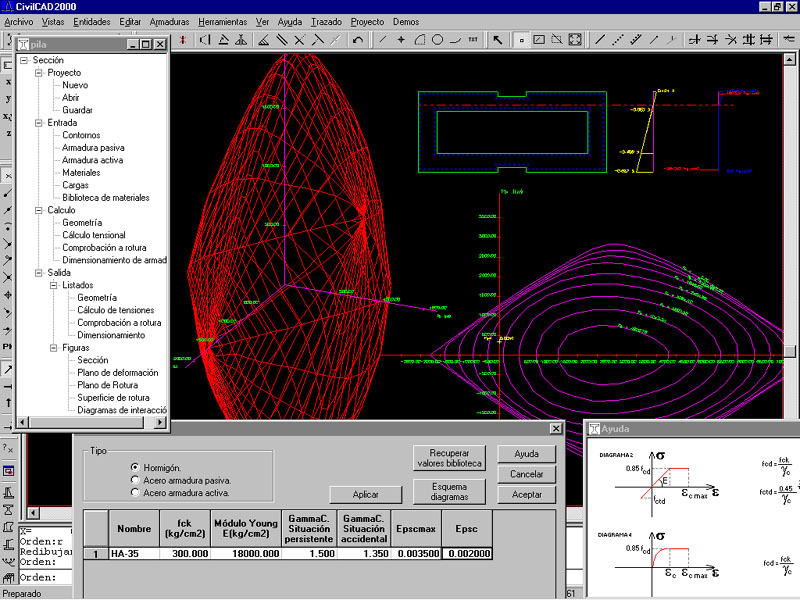

- Generación de la superficie de rotura.
- Diagrama Momento-Curvatura (N-Mx).
- Dimensionamiento de la armadura pasiva.
|
|
Resultados: Con el módulo Sección se obtienen los resultados correspondientes a los resultados anteriores a través de informes, de consultas y de figuras.
|
