El Módulo Cajones de CivilCAD3000 permite proyectar un cajón (marco cerrado) constituido por una serie de n módulos adyacentes independientes entre sí, junto con las aletas que puedan existir en los extremos del cajón. Permite considerar la normativa española, los Eurocódigos y las normativas americanas AASHTO.

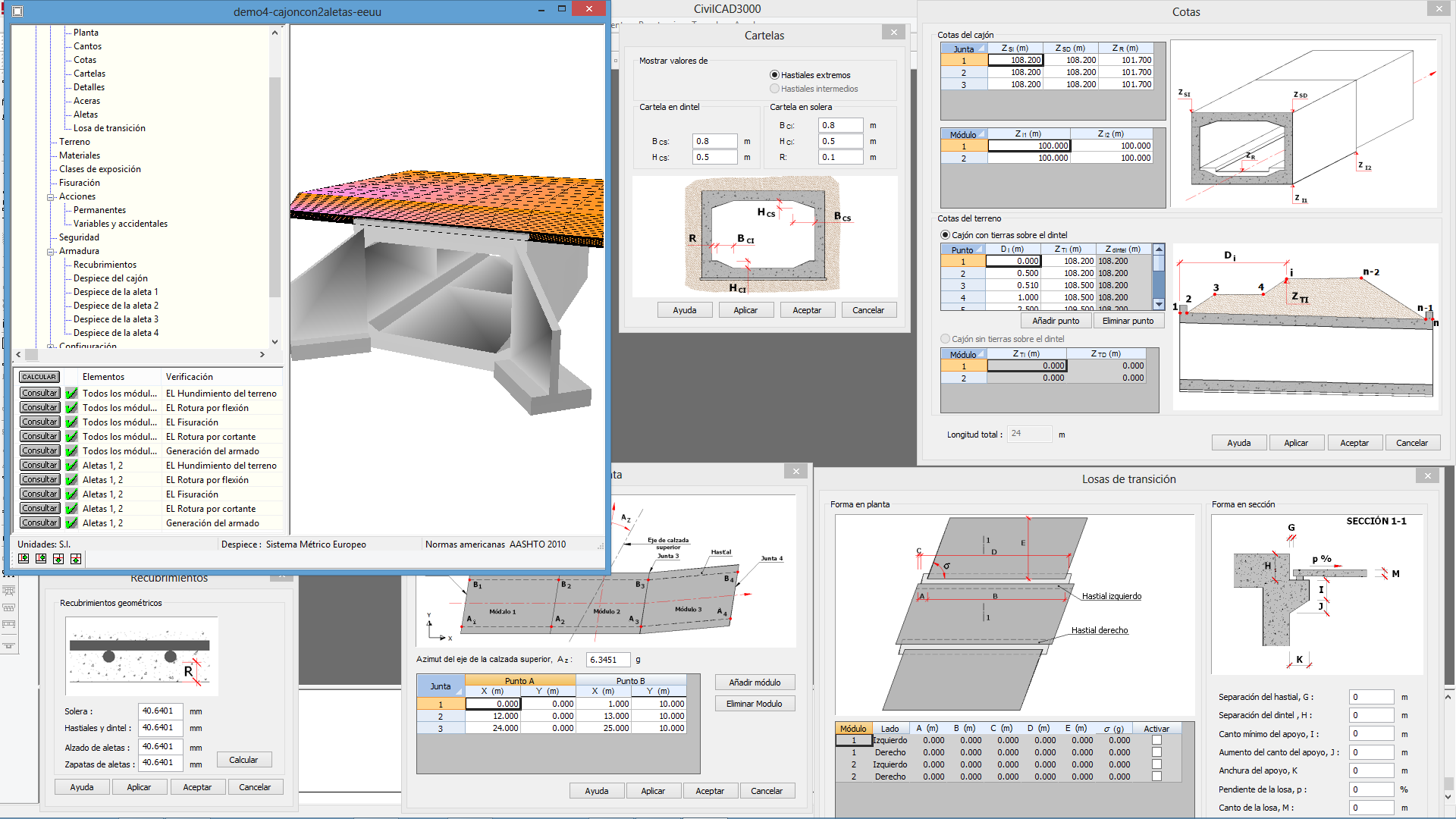

El programa permite proyectar cajones de hormigón armado con forma de cuadrilátero irregular en planta, solera inclinada longitudinalmente, dintel con inclinación longitudinal y transversal y canto constante en solera, hastiales y dintel.

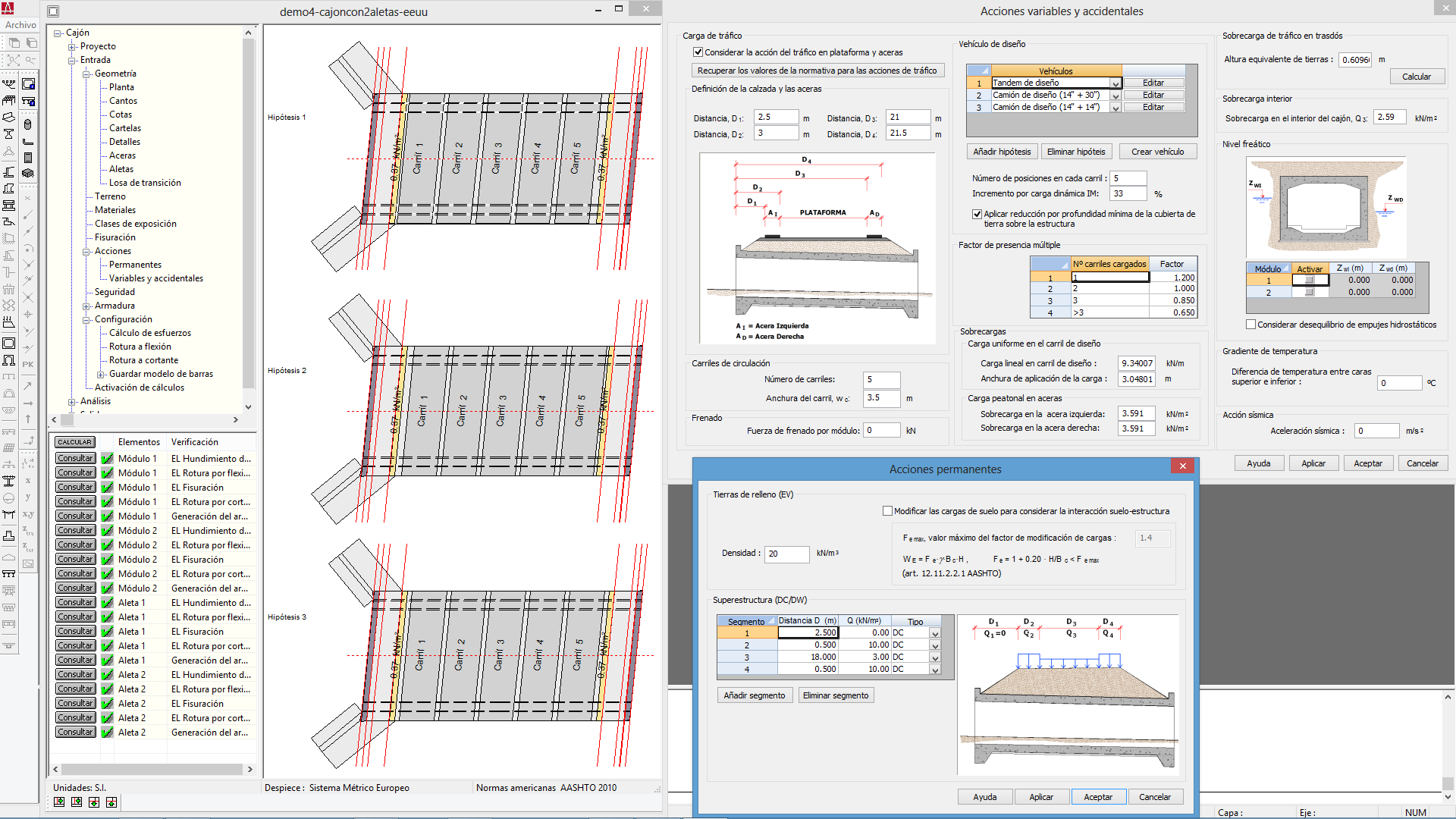

Las cargas que actúan sobre el cajón son el peso propio de la estructura, el peso propio de las tierras situadas sobre el dintel, el empuje de tierras, las cargas muertas (superestructura), el nivel freático, la acción de tráfico de carreteras, el gradiente térmico en el dintel y la acción sísmica.

El programa considera automáticamente para la verificación de las comprobaciones de rotura la situación constructiva del relleno del trasdós de los hastiales analizando incrementos de altura correspondientes al espesor de tongada que introduce el usuario, y considerando esta misma altura como desnivelación del relleno entre los dos hastiales.

CivilCAD3000 analiza el problema mediante el uso de un modelo de barras tridimensional, calculando las envolventes de esfuerzos para cada estado límite y dimensionando las armaduras.

El programa realiza la discretización automática de la estructura. Al ejecutar el cálculo, CivilCAD3000 genera las cargas, resuelve el cálculo matricial, obtiene las envolventes para cada tipo de carga y las procesa para obtener las envolventes en los estados límite último y de servicio, de acuerdo con lo establecido en las normativas analizadas (normas española, brasileña, Eurocódigos y normas americanas AASHTO).

El programa realiza las comprobaciones de los estados límite siguientes:

• Estado límite de hundimiento del terreno.


• Estado límite de rotura por flexión.


• Estado límite de fisuración del hormigón.


• Estado límite de rotura por cortante.


• Estado límite de deformaciones.

El despiece del armado de la estructura es obtenido de forma automática. El cálculo de las armaduras es configurable por el usuario. El programa obtiene las cuantías mínimas establecidas por la normativa. El diálogo del cuadro de hierros ofrece un cómodo y potente interfaz al usuario para definir los detalles y completar al despiece.

CivilCAD3000 obtiene como resultados finales los planos de geometría y planos de armaduras, las mediciones y las memorias de cálculo. Dentro de la memoria de cálculo, CivilCAD3000 incluye un análisis de la estructura a través de la verificación de los diferentes estados límites considerados de acuerdo con las normativas seleccionadas.

Con el módulo Cajones pueden obtenerse los siguientes resultados:

• Medición de la estructura: unidades de medición y presupuestos parcial y total.


• Memoria de cálculo, con la definición del cajón, las acciones y resultados de los cálculos realizados.

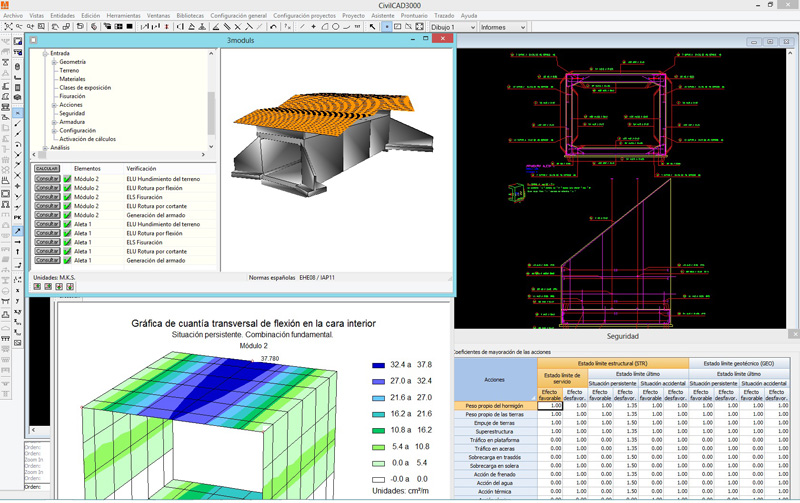

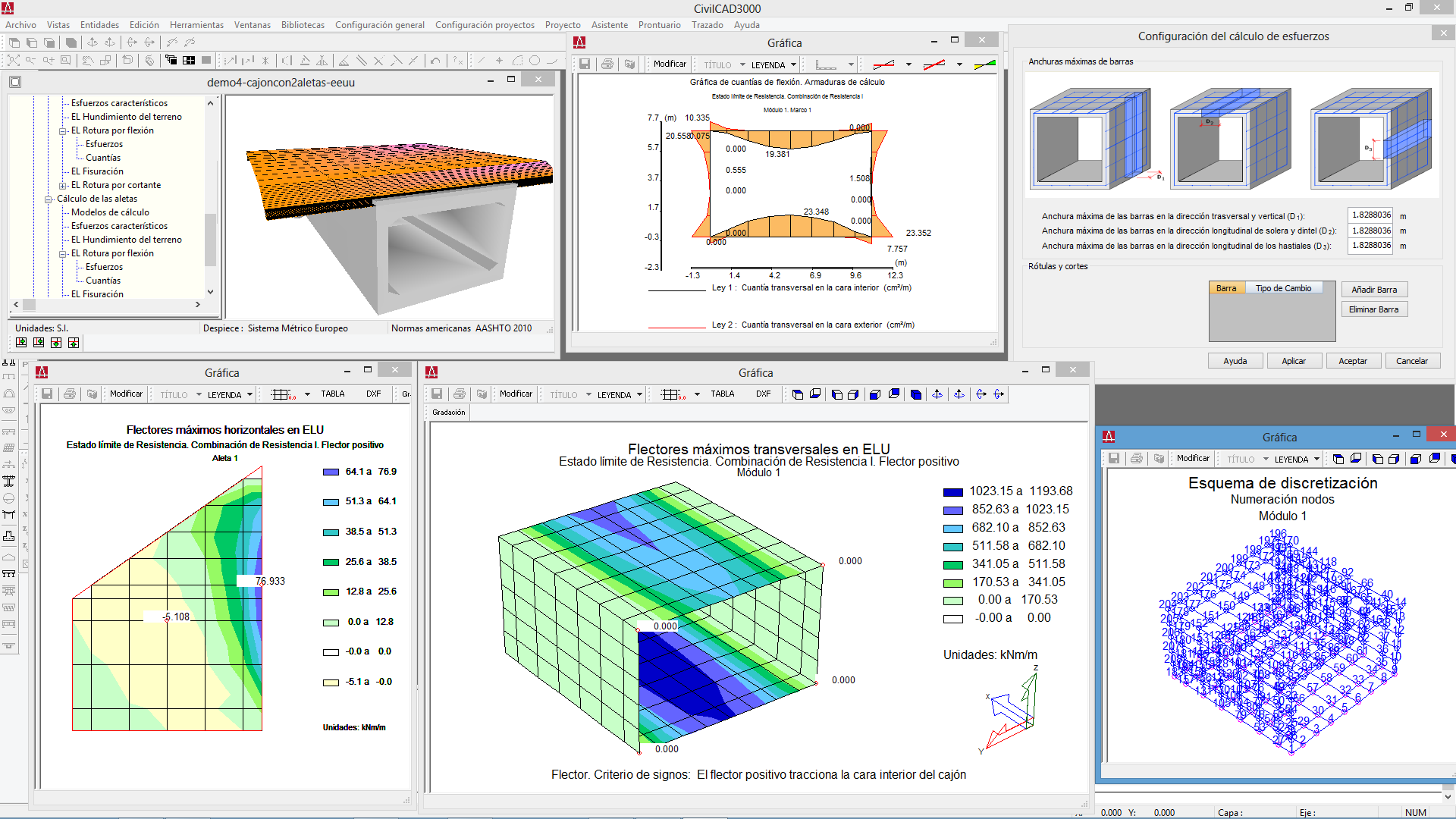

• Gráficas de resultados: esquema de discretización, mapas de tensiones en el terreno bajo la solera, de esfuerzos y de cuantías de armadura en solera, hastiales y dintel.

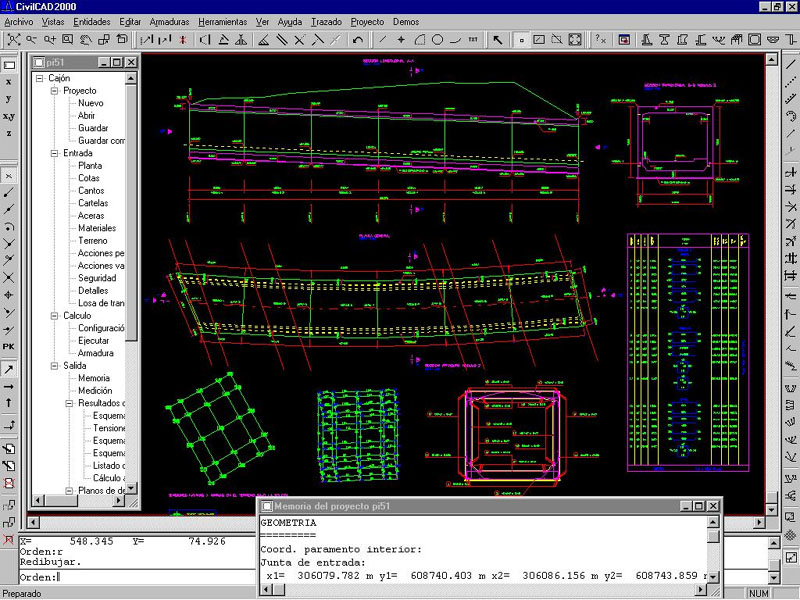

• Planos de definición geométrica: planta general, alzados de entrada y salida, sección longitudinal y transversal, figuras de detalle y visualización tridimensional del cajón.

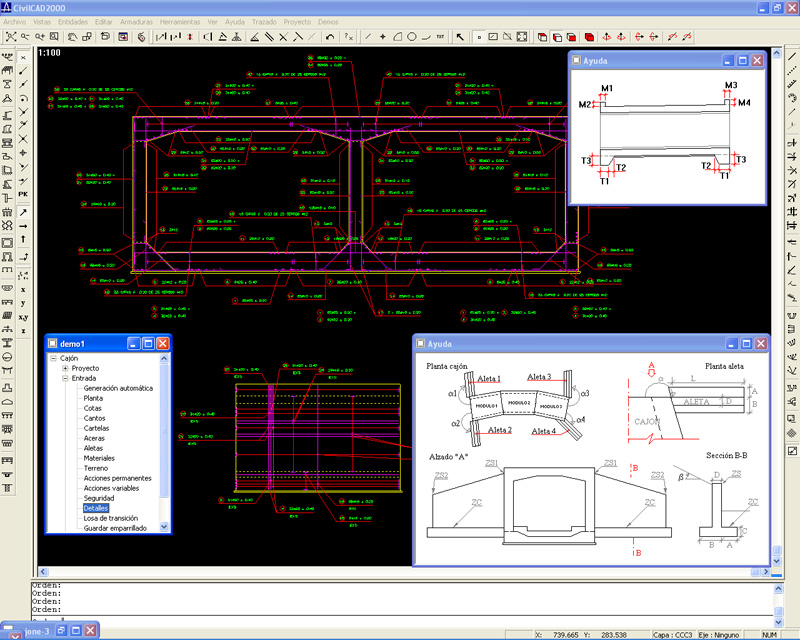

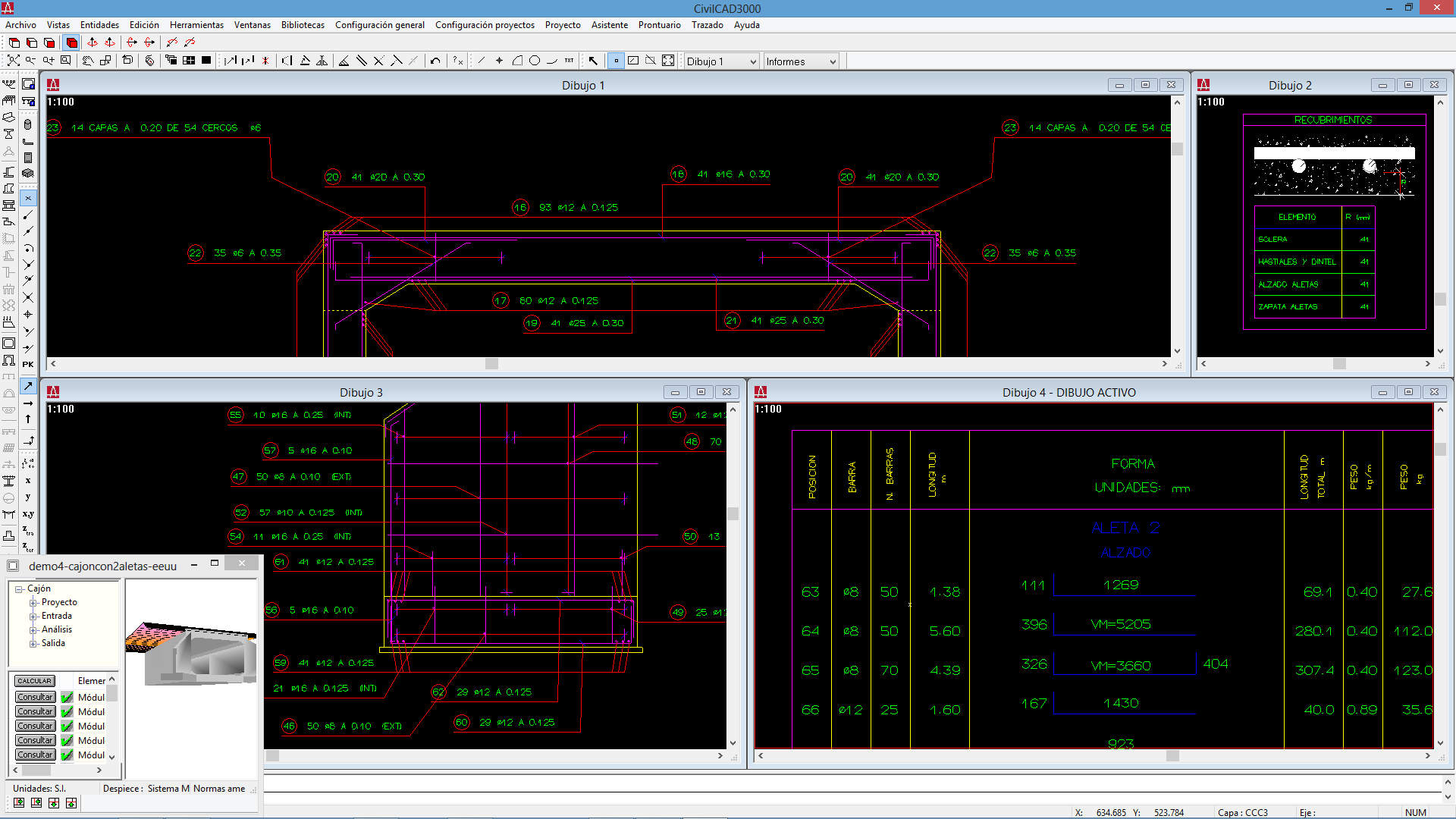

• Planos de armadura: sección transversal con la armadura de flexión, sección con la armadura de cortante y lista de hierros con el despiece del armado.
