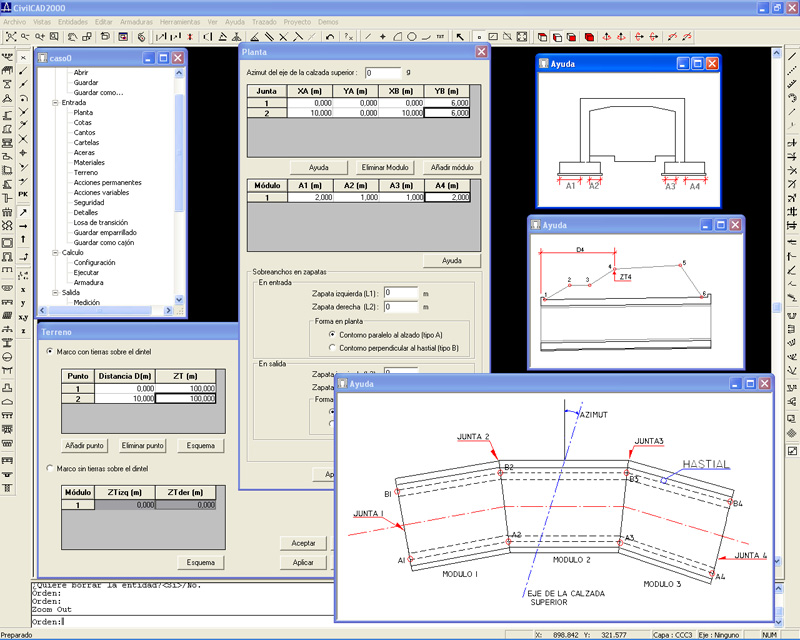

Aplicación: Pórticos abiertos de hormigón armado con forma de cuadrilátero cualquiera en planta, zapatas inclinadas longitudinalmente, dintel con inclinación longitudinal y transversal y cartelas opcionales. Posibilidad de definir un perfil longitudinal de tierras sobre el dintel a lo largo del pórtico. Cargas: peso propio de hormigón y tierras, empuje de tierras, superestructura, sobrecarga sobre dintel, en trasdós y en interior del cajón, paseo del carro o del ferrocarril, aumento uniforme de temperatura y gradiente térmico en el dintel.
|
|
Cálculo: El programa realiza la discretización automática de la estructura mediante un emparrillado tridimensional. Al ejecutar el cálculo, CivilCAD2000 genera las cargas, resuelve el cálculo matricial, obtiene las envolventes para cada tipo de carga y las procesa para obtener las envolventes en los estados límite último y de servicio, de acuerdo con lo establecido en las normativas EHE/IAP.

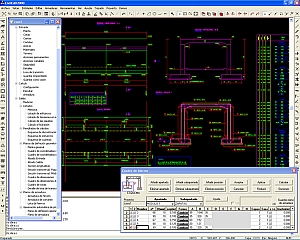

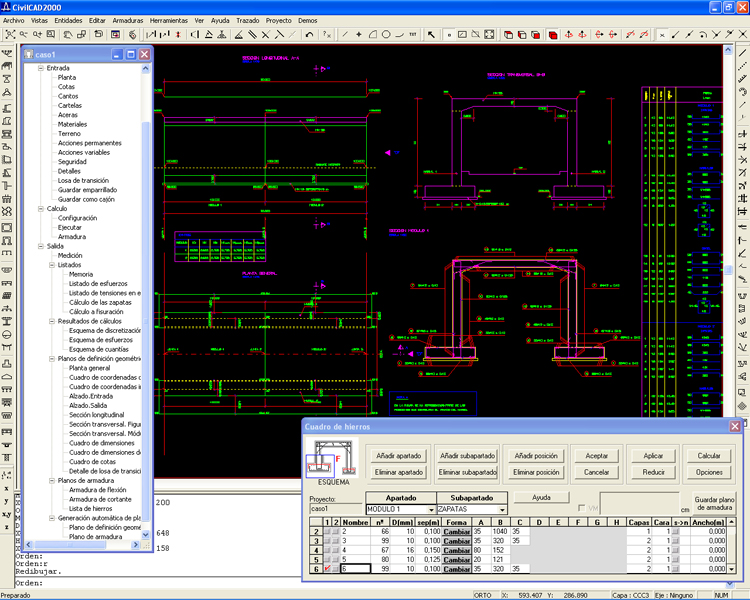

El despiece del armado de la estructura es obtenido de forma automática. El cálculo de las armaduras es configurable por el usuario. El programa evalúa las cuantías mínimas establecidas por la EHE. El diálogo del cuadro de hierros ofrece un cómodo y potente interfaz al usuario para definir los detalles y completar al despiece.
|
|
Resultados: - Medición de la estructura: unidades de medición y presupuestos parcial y total.
- Memoria de cálculo, con la definición del pórtico, las acciones y resultados de los cálculos realizados.
- Gráficas de resultados: esquema de discretización, mapas de esfuerzos y de cuantías de armadura en hastiales y dintel.
- Planos de definición geométrica: planta general, alzados de entrada y salida, sección longitudinal y transversal, figuras de detalle y visualización tridimensional del pórtico.
- Planos de armadura: sección transversal con la armadura de flexión, sección con la armadura de cortante y lista de hierros con el despiece del armado.
|
