Cálculo de pilas esbeltas de hormigón armado con sección transversal con forma cualquiera. Posibilidad de variar la forma de la sección a lo largo del fuste de la pila. Acciones definidas sobre el fuste y en coronación. Análisis en segundo orden. Consideración de la no linealidad del material.

El programa realiza un cálculo matricial en una estructura de barras que representa a la pila, teniendo en cuenta, mediante un método iterativo:

• Los efectos de segundo orden.


• La no linealidad del material.


• Las condiciones de contorno introducidas por la unión pila- tablero.

En cada iteración el programa rehace el cálculo matricial modificando la geometría de los nodos, así como la rigidez de las barras. Para ejecutar el cálculo, el programa resuelve internamente el cálculo no lineal de las secciones para conocer el grado de fisuración del hormigón alcanzado a lo largo del fuste de la pila.

Con el módulo Pilas Esbeltas pueden obtenerse los siguientes resultados:

• Memoria de cálculo, con la definición de la pila, las acciones y los resultados de los cálculos realizados.

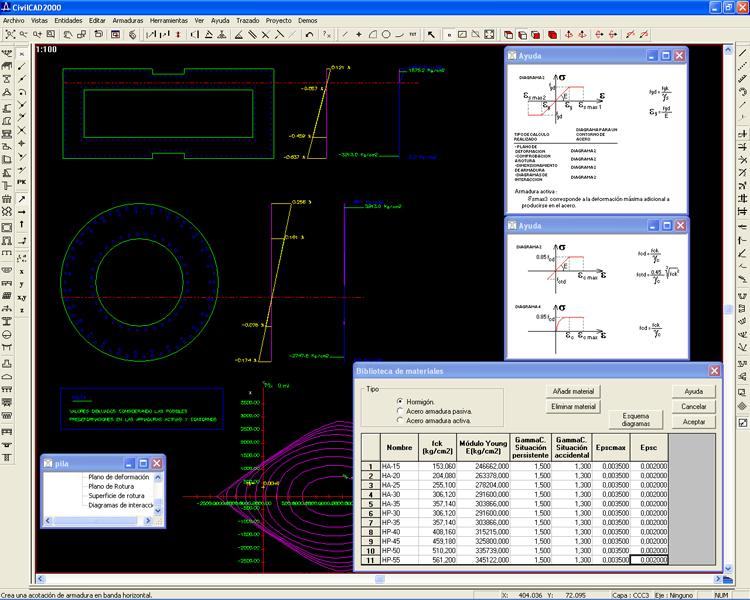

• Gráficas de resultados: esquema de discretización, mapas de esfuerzos de primer y segundo orden. Deformabilidad de la pila.


• Planos de definición geométrica: planta, secciones transversales, alzados frontal y lateral.
