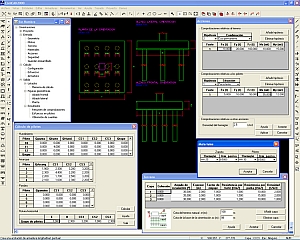

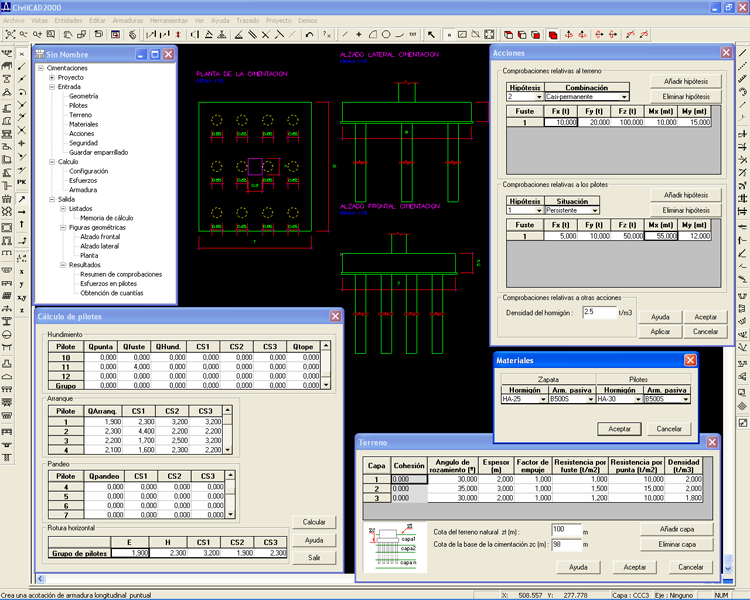

Cálculo de cimentaciones rectangulares superficiales o profundas, rígidas o flexibles. El usuario define la geometría de la zapata o encepado y la ubicación de una serie de fustes sobre el mismo. En el caso de cimentaciones profundas, el usuario puede disponer filas de pilotes bajo el encepado. El terreno queda caracterizado mediante una serie de capas con sus propiedades mecánicas. Se pueden crear tantas hipótesis de carga en estado límite de servicio o estado límite último como se desee El programa llevará a cabo las comprobaciones del terreno y de la estructura para cada una de las hipótesis de carga definidas.

Cimentaciones superficiales: cálculo de las tensiones máximas alcanzadas en el terreno. Obtención de las cuantías de cálculo y de los despieces.

Cimentaciones profundas: comprobaciones relativas al terreno, cálculo del coeficiente de seguridad frente al arranque de pilotes, pandeo, hundimiento y rotura horizontal del terreno. Obtención de esfuerzos, cuantías y despieces en el encepado y en los pilotes.

En el caso de tratarse de una cimentación rígida, el cálculo de la zapata o encepado se lleva a cabo mediante un modelo de bielas y tirantes.

Con el módulo Cimentaciones pueden obtenerse los siguientes resultados:

• Memoria de cálculo, con la definición de la cimentación, las acciones y resultados de los cálculos realizados.


• Gráficas de resultados: esquema de discretización, mapas de esfuerzos y cuantías.


• Planos de definición geométrica: secciones transversales, alzados frontal y lateral de la cimentación.


• Planos de armadura: sección longitudinal y transversal con la armadura de flexión y de cortante y lista de hierros con el despiece del armado.
