Módulo Puentes de Vigas-Losa
Puentes de Vigas
Aplicación:

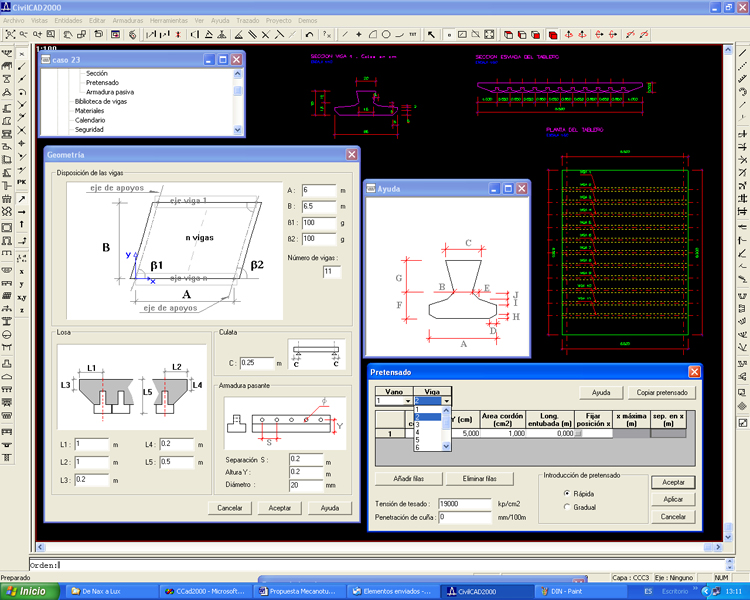

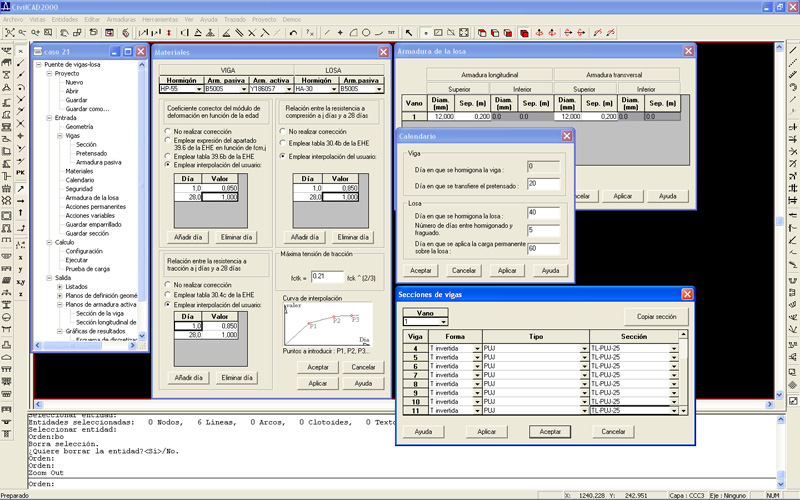

CivilCAD2000 permite al usuario proyectar puentes de vigas-losa. Puede disponerse cualquier número de vigas. Las vigas pueden tener sección con forma en simple T o doble T. Se puede asignar a cada viga una de las distintas secciones tipo habituales, o bien crear un nuevo tipo de sección. El usuario puede definir la armadura activa de las vigas dando las filas de cordones de pretensado, que pueden ser entubados en sus tramos extremos. Las cargas que actúan sobre el tablero son el peso propio de las vigas y del relleno de hormigón, la superestructura, la sobrecarga de tráfico, el paseo del carro, el gradiente térmico, los descensos de apoyos instantáneo y diferido, la acción instantánea del pretensado y las pérdidas diferidas de pretensado. El usuario puede elegir los materiales para el hormigón de las vigas y de la losa y para el acero de las armaduras pasiva y activa y modificar los parámetros que definen sus leyes tensión-deformación.



Cálculo:
CivilCAD2000 utiliza dos esquemas de discretización para evaluar los efectos de cada acción:
  • Fase 1: la viga aislada. El programa analiza los efectos del peso propio de la viga, acción instantánea del pretensado y peso propio de la losa de relleno sobre la viga aislada.

  • Fase 2: conjunto vigas + losa. CivilCAD2000 discretiza el puente mediante un emparrillado plano y aplica sobre él las cargas asociadas a las acciones que intervienen sobre el puente ya construido.
El programa realiza el cálculo de esfuerzos para cada una de las acciones citadas y obtiene las envolventes para los estados límite último y de servicio en sus distintas combinaciones de carga. A continuación, el usuario puede obtener las tensiones máximas y mínimas que se producen en las fibras superior e inferior de las vigas y la losa a lo largo de cada viga en los distintos instantes de la historia constructiva del puente. El programa permite asimismo desarrollar las comprobaciones a rotura por flexión y cortante, proporcionando armaduras de cálculo al proyectista. El usuario obtiene también listados de flechas en las vigas y reacciones verticales máximas y mínimas en cada apoyo. CivilCAD2000 permite asimismo ejecutar el cálculo de la prueba de carga del tablero. Los cálculos descritos han sido desarrollados de acuerdo con las normativas de cálculo EHE/IAP.



Resultados:
  • Planos de definición geométrica: planta, alzado longitudinal y sección transversal de cada viga; planta y sección transversal del tablero.

  • Planos de pretensado: alzado longitudinal y sección transversal de cada viga.

  • Gráficos y diálogos de resultados: valor de las tensiones máximas y mínimas en fibras superior e inferior de vigas y losa. Cálculo a rotura por flexión en fase1 y fase 2.

  • Listados: Esfuerzos máximos y mínimos y sus valores concomitantes; tensiones máximas y mínimas en fibras superior e inferior de vigas y losa; comprobación a rotura por flexión y cortante; flechas en cada viga; reacciones verticales máxima y mínima en cada apoyo; prueba de carga; memoria de cálculo.
