El Módulo Viga prefabricada de CivilCAD3000 permite proyectar una viga biapoyada. El usuario puede asignar a la viga una de las distintas secciones tipo con las que se trabaja habitualmente y que vienen definidas en la biblioteca de secciones, o bien definir un tipo de sección propio. Las vigas pueden tener forma rectangular, en T invertida, en doble T o bien forma cualquiera definida por puntos.

El programa permite considerar la normativa española, los Eurocódigos y la normativa  americana.

El programa permite proyectar  una viga prefabricada sin losa superior o con losa superior.

En este último caso, se incluye la posibilidad de definir prelosas, así como recrecidos de losa sobre la viga.

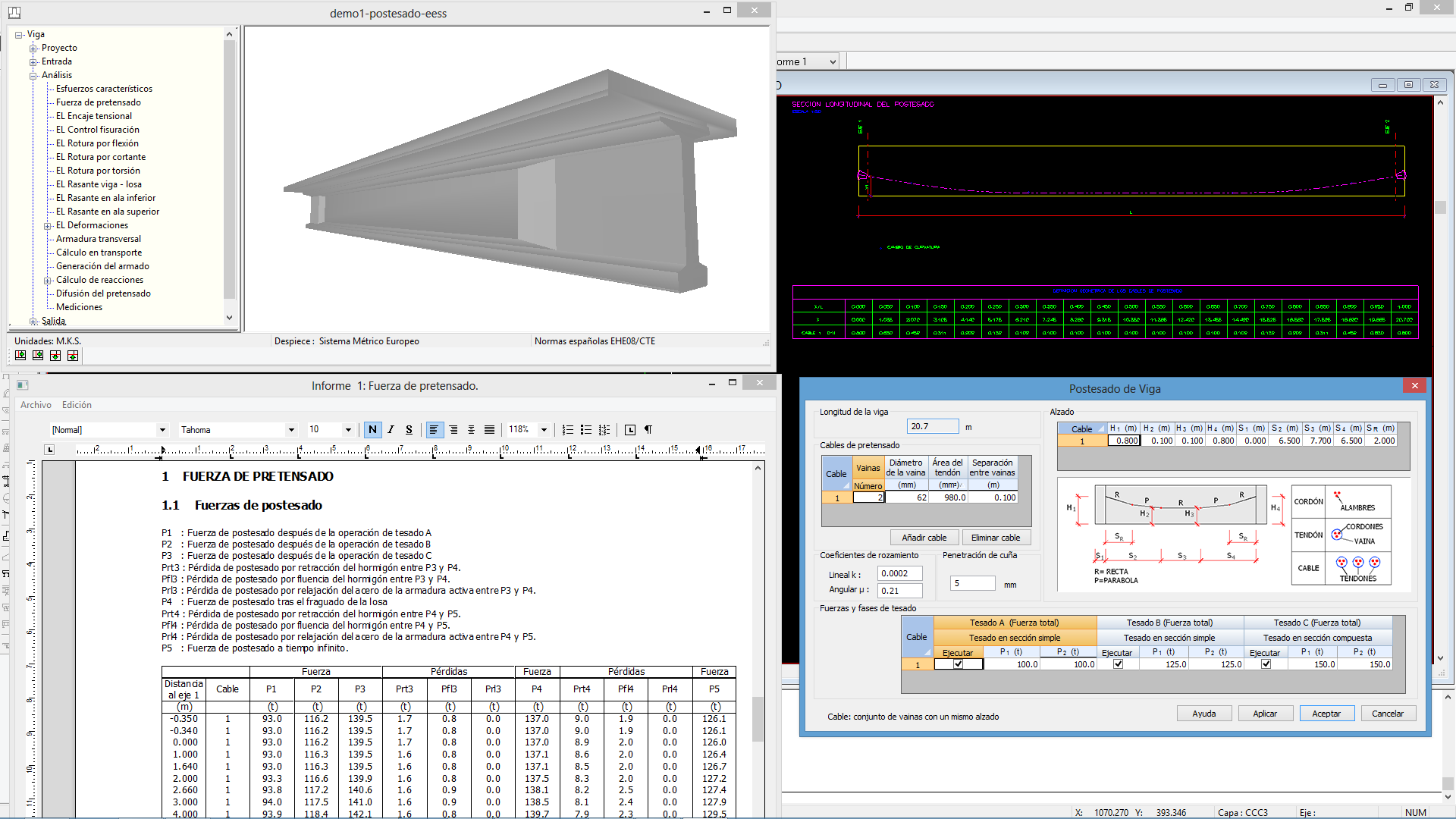

La viga puede ser armada, pretesada o postesada, o pretesada y postesada al mismo tiempo. En el caso de definir un postesado, para cada cable se permite hasta un total de 3 tipos de operaciones de tesado (todas las operaciones de tesado son opcionales):



- Tesado A: primera operación de tesado en sección simple. Normalmente se corresponde con un primer tesado, cuando el hormigón no ha alcanzado toda su resistencia.

- Tesado B: segunda operación de tesado en sección simple. Normalmente se corresponde con un segundo tesado, cuando el hormigón ha alcanzado toda su resistencia, con la viga fuera del parque de fabricación.

- Tesado C: operación de tesado en sección compuesta. Se aplica el postesado sobre la sección conjunta de la viga con la losa.


Las cargas que actúan sobre la viga son, para el caso más genérico, las siguientes:



- Peso propio viga, en la operación de tesado
- Peso propio viga, en la disposición final de la viga
- Peso propio losa
- Superestructura sobre la viga
- Superestructura sobre la losa

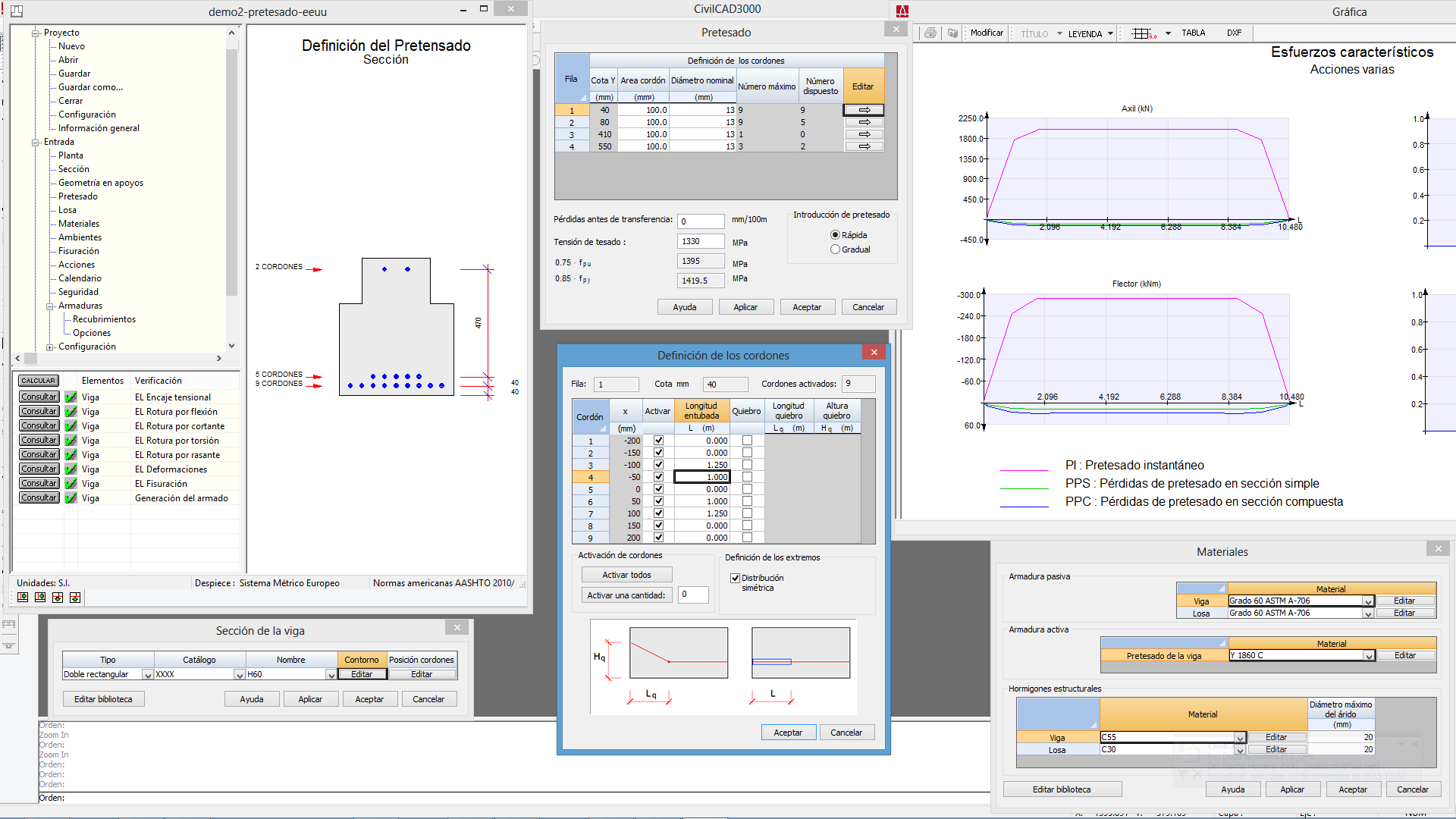

- Pretesado instantáneo
- Postesado instantáneo, tesado A en sección simple
- Postesado instantáneo, tesado B en sección simple
- Postesado instantáneo, tesado C en sección compuesta
- Pérdidas de pretesado en el esquema simple (viga)
- Pérdidas de pretesado en el esquema compuesto (viga + losa)
- Pérdidas de postesado en el esquema simple
- Pérdidas de postesado en el esquema compuesto
- Retracción
- Fluencia
- Sobrecarga de uso
- Nieve
- Viento vertical
- Sismo vertical


El programa realiza el cálculo de esfuerzos para cada una de las acciones citadas y obtiene las envolventes para los estados límite último y de servicio en sus distintas combinaciones de carga. A continuación, el usuario puede obtener las tensiones máximas y mínimas que se producen en las fibras superior e inferior de la viga y la losa en los distintos instantes de la historia constructiva de la viga.

El programa realiza las comprobaciones de los estados límite siguientes en las vigas:

• Estado límite de encaje tensional.
• Estado límite de rotura por flexión.

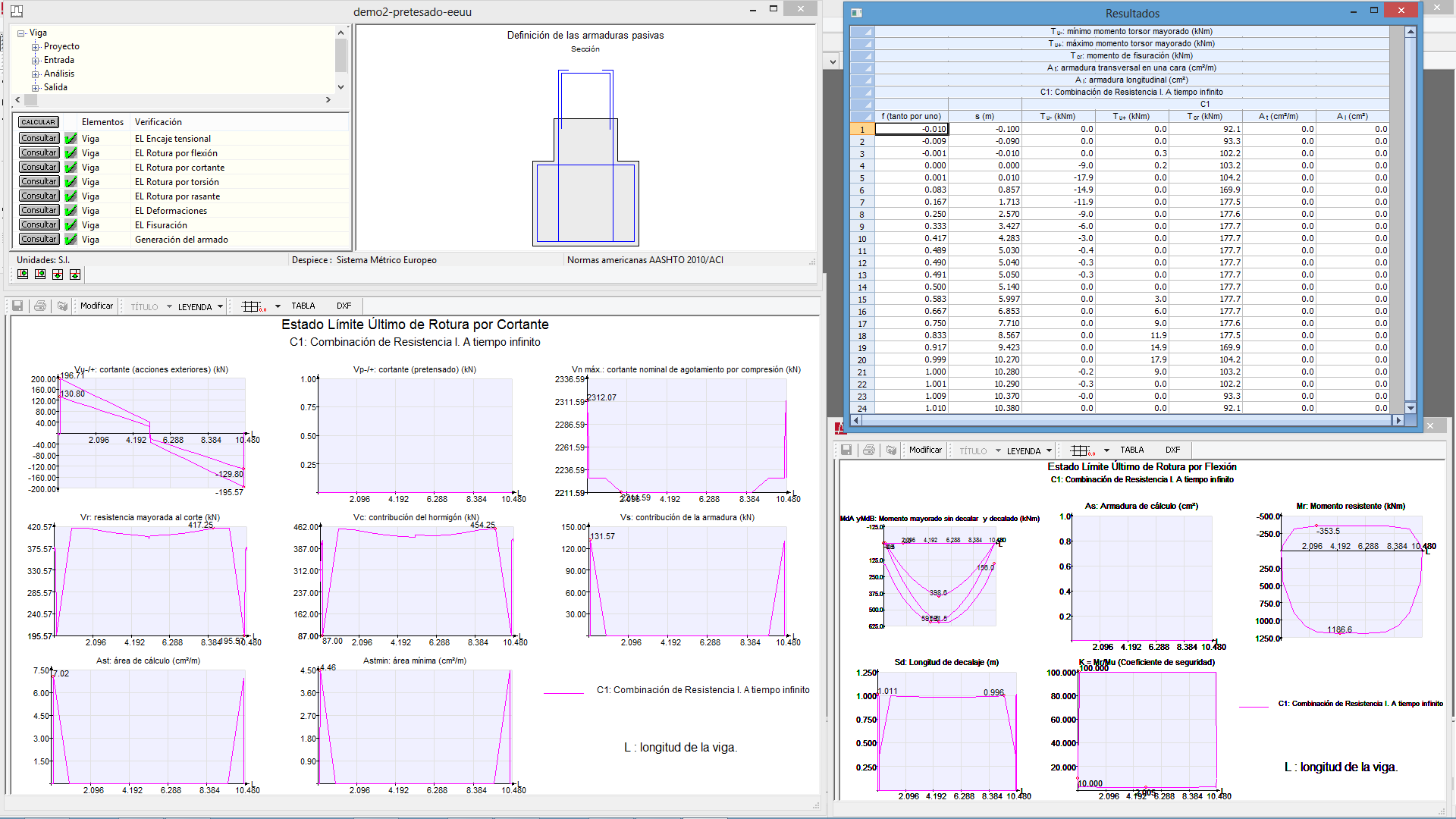

• Estado límite de rotura por cortante.
• Estado límite de rotura por torsión.

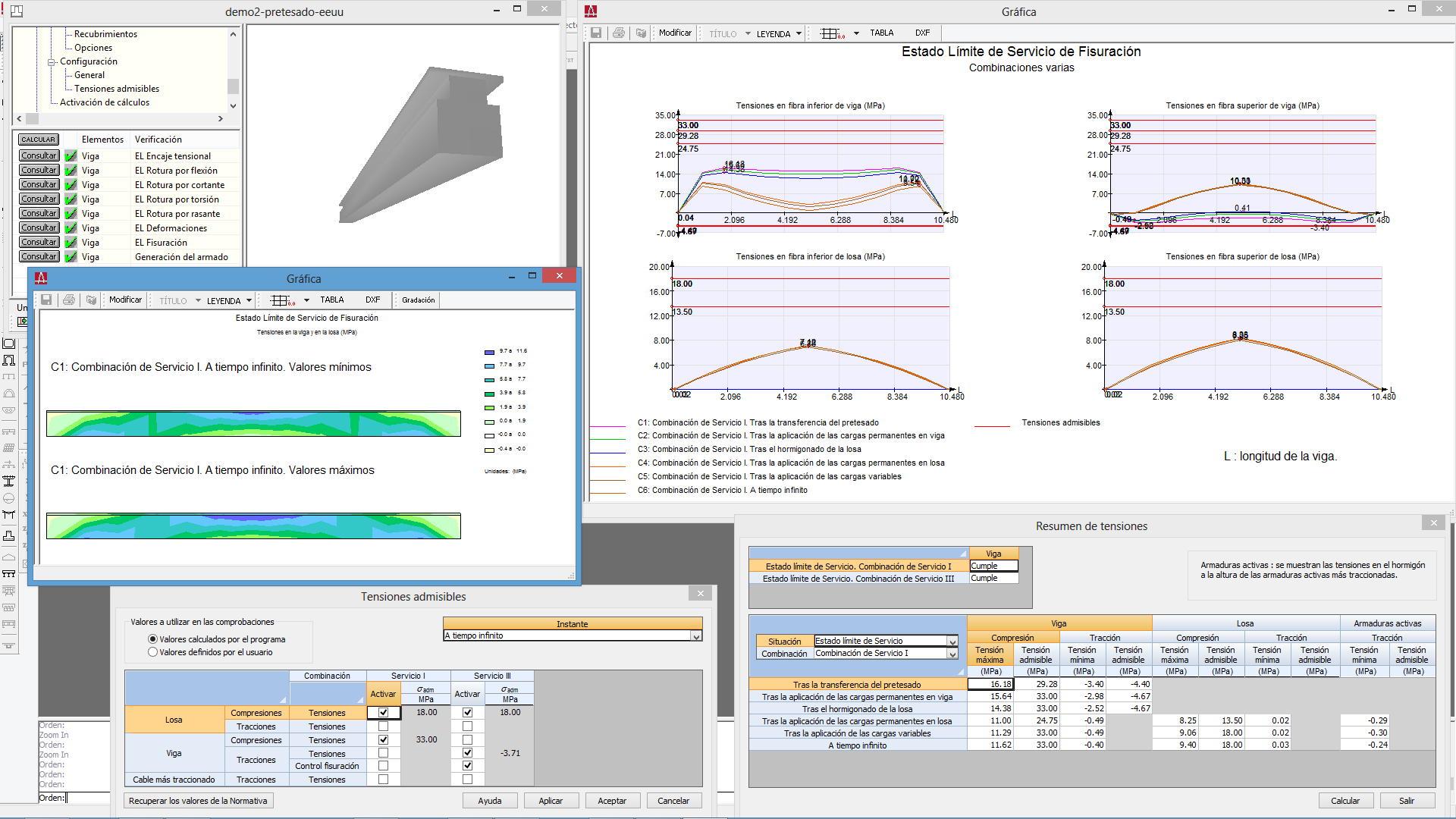

• Estado límite de fisuración del hormigón.
• Estado límite de rotura por rasante.
• Estado límite de deformaciones.

El programa realiza las comprobaciones de los estados límite siguientes en la losa:

• Estado límite de rotura por flexión.
• Estado límite de rotura por cortante.
• Estado límite de fisuración del hormigón.

El despiece completo del armado de la estructura es obtenido de forma automática. El cálculo de las armaduras es configurable por el usuario. El programa obtiene las cuantías mínimas establecidas por la normativa. El diálogo del cuadro de hierros ofrece un cómodo y potente interfaz al usuario para definir los detalles y completar al despiece.

Con el módulo Vigas Prefabricadas puede obtenerse los siguientes resultados.

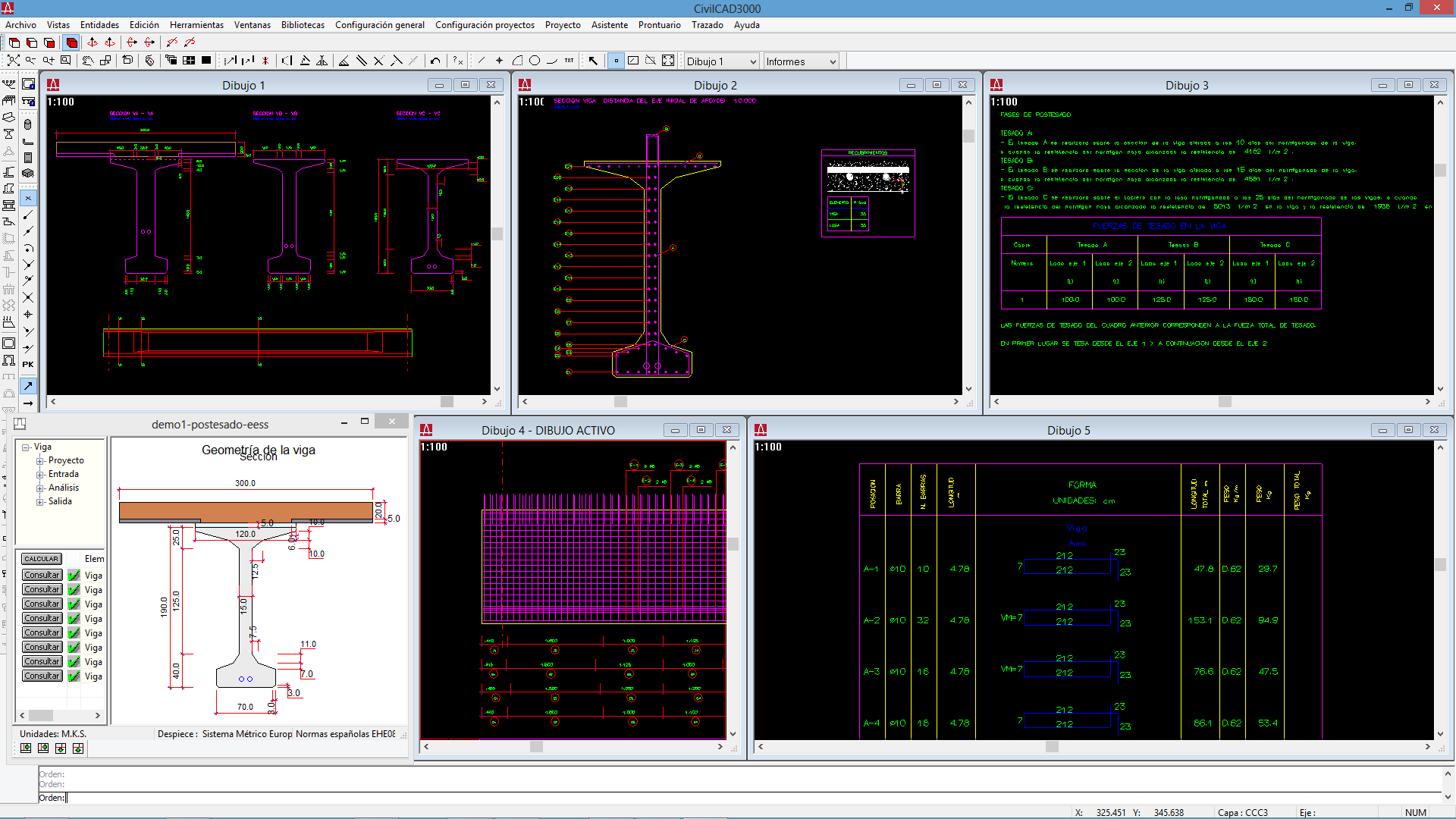

• Planos de definición geométrica: sección transversal de definición geométrica de la viga; sección transversal de definición de la armadura activa de la viga; sección transversal de definición de la armadura pasiva de la viga.


• Planos de pretensado: alzado longitudinal y sección transversal de cada viga.


• Memoria de cálculo, con la definición del puente, las acciones y los cálculos realizados.


• Medición de la estructura: unidades de medición y presupuestos parcial y total.


• Gráficos y diálogos de resultados: ilustran los cálculos realizados en las verficaciones de los distintos estados límite.
